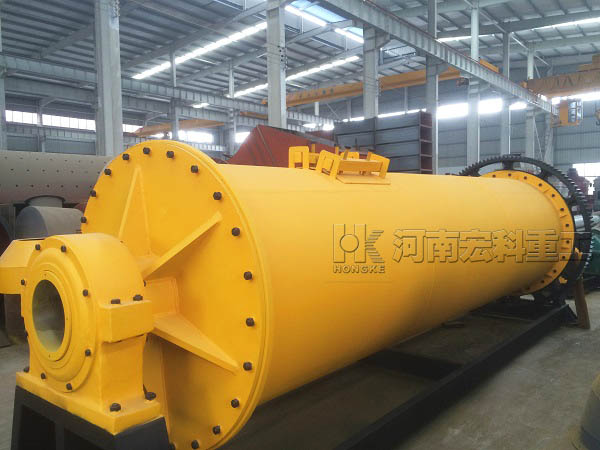

球磨機是物料被破碎之后，再進行粉碎的關鍵設備。這種類型磨礦機是在其筒體內裝入一定數量的鋼球作為研磨介質。
它廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機適用于粉磨各種礦石及其它物料，被廣泛用于選礦，建材及化工等行業，可分為干式和濕式兩種磨礦方式。根據排礦方式不同，可分格子型和溢流型兩種。
球磨機工作原理
球磨機是由水平的筒體，進出料空心軸及磨頭等部分組成，筒體為長的圓筒，筒內裝有研磨體，筒體為鋼板制造，有鋼制襯板與筒體固定，研磨體一般為鋼制圓球，并按不同直徑和一定比例裝入筒中，研磨體也可用鋼段。
根據研磨物料的粒度加以選擇，物料由球磨機進料端空心軸裝入筒體內，當球磨機筒體轉動時候，研磨體由于慣性和離心力作用，摩擦力的作用，使它附在筒體襯板上被筒體帶走，當被帶到一定的高度時候，由于其本身的重力作用而被拋落，下落的研磨體像拋射體一樣將筒體內的物料給擊碎。
物料由進料裝置經入料中空軸螺旋均勻地進入磨機第一倉，該倉內有階梯襯板或波紋襯板，內裝各種規格鋼球，筒體轉動產生離心力將鋼球帶到一定高度后落下，對物料產生重擊和研磨作用。物料在第一倉達到粗磨后，經單層隔倉板進入第二倉，該倉內鑲有平襯板，內有鋼球，將物料進一步研磨。粉狀物通過卸料箅板排出，完成粉磨作業。
筒體在回轉的過程中，研磨體也有滑落現象，在滑落過程中給物料以研磨作用，為了有效的利用研磨作用，對物料粒度較大的一般二十目磨細時候，把磨體筒體用隔倉板分隔為二段，即成為雙倉，物料進入第一倉時候被鋼球擊碎，物料進入第二倉時候，鋼段對物料進行研磨，磨細合格的物料從出料端空心軸排出，對進料顆粒小的物料進行磨細時候，如砂二號礦渣，粗粉煤灰，磨機筒體可不設隔板，成為一個單倉筒磨，研磨體也可以用鋼段。
原料通過空心軸頸給入空心圓筒進行磨碎，圓筒內裝有各種直徑的磨礦介質（鋼球、鋼棒或礫石等）。當圓筒繞水平軸線以一定的轉速回轉時，裝在筒內的介質和原料在離心力和摩擦力的作用下，隨著筒體達到一定的高度，當自身的重力大于離心力時，便脫離筒體內壁拋射下落或滾下，由于沖擊力而擊碎礦石。同時在磨機轉動過程中，磨礦介質相互間的滑動運動對原料也產生研磨作用。磨碎后的物料通過空心軸頸排出。
球磨機裝球
球磨機中鋼球的主要作用是對物料進行沖擊破碎，同時也起到一定的研磨作用。因此，鋼球進行級配的目的，就是要滿足這兩方面的要求。粉碎效果的好壞直接對粉磨效率產生影響，并最終影響球磨機產量，能否達到粉碎要求取決于鋼球的級配是否合理，主要包括鋼球大小、球徑級數、各種規格球所占比例等。
確定這些參數除了要考慮球磨機規格大小、球磨機內部結構、產品細度要求等因素外，還要考慮入磨物料的特性（易磨性、粒度大小等）。
要使物料得到有效粉碎，在確定級配時必須遵循這樣幾個原則：
首先，鋼球要有足夠大的沖擊力，使球磨機鋼球具備足夠能量以擊碎顆粒物料，這與鋼球的最大球徑有直接關系。
其次，鋼球對物料要有足夠多的沖擊次數，這與鋼球填充率和平均球徑有關。當裝填量一定時，在保證足夠沖擊力的前提下，盡量減小研磨體直徑，增加鋼球個數來提高對物料的沖擊次數，以提高粉碎效率。
最后，物料在磨機內有足夠的停留時間，以保證物料被充分粉碎，這就要求所配鋼球要有一定的控制物料流速的能力。
所謂兩級配球法，就是使用大小兩種不同規格，并且二者直徑相差較大的鋼球來進行級配。其理論依據是，大球之間的空隙由小球來填充，以充分提高鋼球的堆積密度。這樣，一方面可提高磨機的沖擊能力和沖擊次數，符合研磨體的功能特點，另一方面，較高的堆積密度可使物料能夠得到一定的研磨作用。在兩級配球中，大球的作用主要是對物料進行沖擊破碎，小球的作用一是填充大球間的空隙，提高研磨體的堆積密度，以控制物料流速，增加研磨能力；二是起能量傳遞作用，將大球的沖擊能量傳遞給物料；三是將空隙中的粗顆粒物料排擠出來，置于大球的沖擊區內。
球磨機機械結構
球磨機由給料部、出料部、回轉部、傳動部（減速機，小傳動齒輪，電機，電控）等主要部分組成。中空軸采用鑄鋼件，內襯可拆換，回轉大齒輪采用鑄件滾齒加工，筒體內鑲有耐磨襯板，具有良好的耐磨性。本機運轉平穩，工作可靠。
球磨機主機包括筒體，筒體內鑲有用耐磨材料制成的襯，有承載筒體并維系其旋轉的軸承，還要有驅動部分，如電動機，和傳動齒輪，皮帶輪，三角帶等。
關于叫葉片的零件，一般不是主要部件，在進料端的部件進料口內有內螺旋可稱其內螺旋葉片，在出料端的部件出料口內有內螺旋也可稱其內螺旋葉片。
另外在出料端的輔助設備中如果用螺旋運輸機，在該設備里會有叫螺旋葉片的零件，但是嚴格的說，它已經不算球磨機的零件了。
根據物料及排礦方式，可選擇干式球磨機和濕式格子型球磨機。節能球磨機，采用自動調心雙列向心球面滾子軸承，運轉阻力小，節能效果顯著。筒體部分，在原有筒體出料端增加了一段圓錐筒體，既增加了磨機的有效容積，又使筒內介質分配更加合理。本產品廣泛用于有色金屬、黑色金屬、非金屬選礦場及化工、建材行業作物料研磨使用。
提高效率
（1）增大有效容積
提高磨機有效容積可同比提高磨機生產率，襯板厚,重量大,增加了動力消耗,又減小了筒體有效容積,降低了球磨機的生產效率。如選用磁性襯板，可使筒體的有效容積增加,同時重量相對減小,動力消耗降低了。然而選用較薄的磁性襯板也有一定的弊端,由于厚度小,抗擊打能力不如現用的Cr一Mn一Mo合金鑄鋼襯板,容易出現破裂問題。例如針對襯板問題某些廠家采用溝槽式環形襯板，增加了球礦接觸表面，加強研磨作用，且對礦石有提升能力，減小了能耗，被廣泛應用。
（2）增加充填率和轉速率
球磨機的處理能力隨鋼球的充填率增加而增加，提高充填率增加了鋼球碎磨礦石的幾率和礦石自磨作用。鋼球充填率在45%時球磨機負荷為最大,超過45%時隨充填率的增加其負荷大幅度下降。這主要是因為隨著充填率的增加,鋼球起拋點被抬高,鋼球落下的沖砸合力作用點加速向回轉中心靠近和超過,其合力矩大大縮短而變?yōu)镺到負值,其鋼球(含礦)砸落下的沖擊合力矩所需負荷由大變?yōu)?,直到變?yōu)橥苿油搀w轉動的動力(即合力作用點超過中心,合力矩為負值)。
（3）改變磨礦介質形狀
可選用橢圓球介質代替現用圓球介質,橢圓球與圓球相比,其優點如下:
橢圓球與同直徑的圓球相比,重量增加62%,沖擊力強,提高了破碎能力;
橢圓球之間由線接觸代替圓球之間的點接觸,接觸面積比圓球大4倍,對物料具有選擇性粉碎和良好的篩分作用,產品粒度均勻,減少了過粉碎現象;
橢圓球與同直徑的圓球相比,球的表面積增加8%,加大了鋼球介質與物料的接觸面,提高了研磨能力;
橢圓球與磨機襯板是以線接觸代替了圓球的點接觸,減少了鋼球介質對襯板的磨損,降低了鋼球介質和磨機襯板的沖擊,從而減少鋼球介質和磨機襯板的磨損,延長了使用壽命;
橢圓球還具有抗靜電、抗潮濕作用,能減輕對細粉的吸附,減少飽磨現象。
橢圓球體與圓球體相比,可使球磨機的破碎和研磨能力得到很大提高,同時對設備損耗也有相應的降低。
球磨機機械分類
水泥球磨機
水泥球磨機為臥式筒形旋轉裝置，外沿齒輪傳動。筒體轉動產生離心力將鋼球帶到一定高度后落下。
水泥球磨機用于粉磨水泥原料，它分為干法和濕法兩種。
管式球磨機
物料被破碎之后，再進行粉碎的關鍵設備。
超細層壓磨機
超細層壓球磨機是當下的一種高效節能的磨機，也是國內的一種磨機。
1臺超細層壓球磨機=破碎篩分系統+1/2 磨礦分級系統
超細層壓自磨機真正實現了“多碎少磨”，采用超細層壓自磨機后，綜合效益顯著：省略了中細碎篩分廠房和設備，省略了除塵機組，以一座大于1500噸/日的選礦廠為例，可節省投資200-1000萬元以上，節能20-30%，是名副其實的無粉塵式的破碎磨礦節能環保型選礦工藝。
圓錐球磨機
圓錐球磨機是選礦生產中常見的一種球磨機，該機改變了原有的磨機結構，使機體、底架一體化，安裝時可一次并放在基礎平面上，主軸承采用雙列調心滾子軸承，可降低能30%，提高細粒度、處理能量增加15~20%。圓錐球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。
陶瓷球磨機
陶瓷球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，對各種礦石和其它可磨性物料進行干式或濕式粉磨。球磨機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。
間歇球磨機
間歇球磨機是物料被破碎之后，再進行粉碎的關鍵設備。球磨機廣泛應用于水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行干式或濕式粉磨。外沿齒輪傳動，兩倉，格子型球磨機。
溢流型球磨機
溢流型球磨機隨著筒體的旋轉和磨介的運動，礦石等物料破碎后逐漸向右方擴散，最后從右方的中空軸頸溢流而出，因而得名。
格子型球磨機
格子型球磨機在排料端安設有格子板，由若干塊扇形孔板組成，其上的箅孔寬度為7mm—20mm，礦石通過箅孔進入格子板與端蓋之間的空間內，然后由舉板將物料向上提升，物料延著舉板滑落，再經過錐形塊而向右至中空軸頸排出機外。
風力排料球磨機
風力排料球磨機物料從給料口進入球磨機，磨介對物料進行沖擊與研磨后，物料從磨機的進口逐漸向出口移動，出口端與風管連接，在系統中串聯著分離器、選粉機、除塵器及風機的進口，當風力排料開始運作時，球磨機機體內相對的處于低負壓，破碎后被磨細的物料隨著風力從出料口進入管道系統，由選粉機將較粗的顆粒分離后重新送入球磨機進口，已經磨碎的物料則由分離器分離回收。
雙倉式球磨機
雙倉式球磨機物料通過空心軸頸后并不直接進入圓筒內裝磨球介質內，而是當圓筒繞水平軸線以一定轉速進行轉動時才開始進一步的分選作用，使得大塊物質落入破碎倉而小塊物質通過輸送裝置進入研磨倉。這樣，當它們自身的重力大于離心力時，便脫離筒體內壁濺射或者滾落下來，從而產生在襯板上的沖擊力會根據不同倉室的不同需要進行針對性的破碎工作。
節能球磨機
1.節能球磨機用途：
節能球磨機是物料被破碎之后，再進行粉碎的關鍵設備。節能球磨機廣泛應用于水泥，硅酸鹽制品，對各種礦石和其它可磨性物料進行干式或濕式粉磨。
2.節能球磨機工作原理：
本機為臥式筒形旋轉裝置，外沿齒輪傳動，兩倉，格子型球磨機。
球磨機維護檢修
對球磨機的維護和檢修是一項經常性的工作，維修工作的好壞直接影響球磨機的運轉率和使用壽命，那么在使用過程中如何正確的維護和檢修，下面給予介紹：
1、所有潤滑油在磨機投入連續運轉一個月時應全部放出，徹底清洗，更換新油。以后結合中修約每6個月?lián)Q油一次。
2、各潤滑點潤滑情況和油面高度至少每4小時檢查一次。
3、磨機運轉時，主軸承潤滑油的溫升不超過55℃。
4、磨機正常運轉時，傳動軸承和減速機的溫升不超過55℃，不超過60℃。
5、大、小齒輪傳動平穩，無異常噪音。必要時應及時調整間隙。
6、球磨機運轉平穩，無強烈震動。
7、電機電流應無異常波動。
8、各連接緊固件無松動，結合面無漏油、五漏稅水、無漏礦現象。
9、鋼球依磨損情況及時添加。
10、如果發現不正常情況應立即停磨檢修。
11、磨機襯板被磨損70%或有 70mm長的裂紋時應更換。
12、襯板螺栓有損壞造成襯板松動時應更換。
13、主軸承嚴重磨損時應更換。
14、格子式球磨機的篦子板磨損到不能再焊補時應更換。
15、大齒輪齒輪面磨損到一定程度后可翻面繼續使用。
16、小齒輪嚴重磨損應更換。
17、進出料螺旋磨損時應及時焊補，磨損至無法焊補時應更換。
18、地腳螺栓松動或損壞應及時修復。
對球磨機的維修時一項經常性的工作，維修工作的好壞直接影響球磨機的運轉率和使用壽命。為了及時發現缺陷病消除隱患，以保證其磨機正常運轉，除了日常的維護外，還需要定期停磨，（建議每月一次）對重要部件 如中空軸、主軸承、筒體、減速機、大小齒輪等作認真檢查，作詳細記錄。按照缺陷情況分輕重緩急作適當處理和安排中修及大修計劃。
球磨機故障解決
1、球磨機運轉時，出現有規則的敲打聲音，且音響很大。是部分襯板螺栓沒有擰緊，在球磨機旋轉時，襯板敲擊球磨機磨筒體。根據聲音判斷球磨機襯板部位，找出松動螺栓，另行緊固。
2、球磨機及電動機軸承溫度升高，超過規定。用手試摸軸承是局部或是全部溫度過高，從以下幾條檢查處理球磨機。
（1）潤滑點，所用的潤滑油牌號與設備出廠說明書是否一致。
（2）變質。
（3）堵塞，或是潤滑油沒有直接進入潤滑點，油量不足引起發熱。
（4）空隙的1/3～1/2較適當。
以上出現的問題，按其原因進行處理，唯獨軸瓦的側間隙過小，或底部接觸角過大，必須將磨筒體用油壓千斤頂頂起，將軸瓦從軸的一側抽出，另行刮研瓦口。
3、球磨機減速機軸承發熱：
除按球磨機軸承溫升檢查外，應檢查減速機的排氣孔是否堵塞，要疏通排氣孔。
4、球磨機電動機帶減速機啟動后，發生振動，主要原因是：軸承外圈活動。
處理方法：按規定的對輪間隙調好，使兩軸同心。以同等力矩對稱緊固聯軸節的聯接螺栓。
轉子不平衡時，將球磨機轉子抽出另行找靜平衡。
5、球磨機減速機帶動磨機時發生巨大振動：
磨機安裝襯板時，沒有進行二次灌漿，或二次灌漿后的地腳螺栓沒有緊固好，用卷揚機轉動磨筒體，致使磨筒體一端位移，而兩軸心不在一直線上，使減速機帶動磨機后而產生振動。
處理方法：要重新調整，使球磨機磨機軸心與減速機軸心在同一平面軸心線上。大型球磨機體積大，重量重，使地基下沉；發生位移。在基礎旁設監測沉降點；進行觀測，發現有下沉時，進行調整。
6、球磨機減速機運轉聲音異常：
球磨機減速機正常運轉的聲音，應是均勻平穩的。如齒輪發生輕微的敲擊聲，嘶啞的磨擦聲音，運轉中無明顯變化，可以繼續觀察，查明原因，球磨機停車進行處理，如聲音越來越大時，應立即停球磨機進行檢查。
值得注意的是，球磨機減速機的平衡輪與中間輪沒有按規定的嚙合齒標高安裝，會造成球磨機高速軸小齒輪帶動一側的中間軸大齒輪，而球磨機中間軸的小齒輪帶動平衡輪，球磨機平衡輪又轉過來帶動另一側的中間軸，使球磨機減速機沒有形成兩側均載轉動，發生打點聲響，這樣是很危險的。
球磨機正確操作步驟
1、在開啟設備之前，我們首先需要檢查一下各機械零件之間的潤滑情況，在確定所有準備工作已經完善之后，先啟動球磨機的排出裝置、球磨機總電源、最后啟動進料裝置。
2、在物料進入箱體之內，首先需要檢查一下安裝在箱體內的鋼板球體是否設置好了，數量是否合適。 3、開啟球磨機之后，必須先要對其進行空箱試轉，在確保箱體和機械零件之間的接觸面是密封的、潤滑良好之后，才開始進行作業。 4、而且，球磨機的啟動，是配合其他工作崗位的人員一起作業的，操作機器的工作人員必須在看到相應的指揮信號之后，才能進行。 5、一定要在確定物料及進料口都停止運轉之后，才能關閉排料口。 6、平時對于設備的保養工作要做到及時、合理。在球磨機完全停止運行之后，需要仔細清理箱體內的研磨介質，延長機械設備的使用壽命、降低工業成本。
