豎式冷卻器
豎式冷卻器介紹經過回轉窯煅燒后生成的物料流入到鑲有耐火材料的豎式冷卻器中，冷卻器的截面為正方形，在其中均勻分布有中心冷卻風帽和分室冷卻風帽，風帽設有管道與外部的風機相連，在冷卻器的底部設有排料口，每個排料口下有一臺電機振動卸料器，物料在冷卻器內堆積覆蓋在風帽上，并形成一定的料層厚度，冷卻風由外部風機吹入，通過風室進入風帽，從風帽竄出后與高溫物料接觸，完成熱交換，被空氣冷卻后的物料，在電機振動卸料器的作用下逐漸排出冷卻器，被物料加熱的空氣，直接由窯頭罩進入回轉窯，作為二次空氣進行煅燒。
豎式冷卻器工作原理冷卻器上部應設置窯頭罩及過渡節座在冷卻器主體的上部，與冷卻器形成一個整體。 在窯頭罩靠近回轉窯的一端裝有窯頭密封裝置， 裝有魚鱗板，與回轉窯筒體前端的環型套筒共同組成窯頭密封裝置。 從窯頭偶而漏出的粉料由窯頭密封殼體下部的兩個卸灰管直接卸入冷卻器主體內。

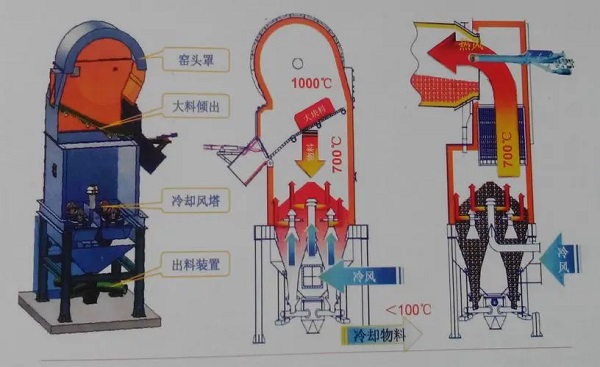

豎式冷卻器結構組成1、窯頭罩：窯頭罩座在在冷卻器主體的上部，與冷卻器形成一個整體。在窯頭罩靠近回轉窯的一端裝有窯頭密封裝置，裝有魚磷板，與回轉窯筒體前端的環型套筒共同組成窯頭密封裝置。從窯頭偶爾漏出的粉料由窯頭密封殼體下部的兩個卸灰管直接卸入冷卻器主體內。
2、冷卻器主題蓖條及大料清出門裝置：冷卻器主體截面為正方形，由鋼板焊接而成，鋼板內鑲有一層耐火材料，冷卻器設有中心冷卻風帽和分室冷卻風帽。在冷卻器主體上部設有傾斜的蓖條和大料清出門聯接，以防止回轉窯中的大料或異物落入冷卻器內，并將大料和異物即時清除，清出門由電動液壓推桿控制，開啟方便靈活。
3、下部冷卻風室及振動出料裝置：下部冷卻風室處在冷卻器主體的下部，內有錐形斗，外部四周為風室，風室通過管道與風機相連。冷卻風機的下部設有冷卻卸料機，與出料錐形斗相連。振動卸料機控制錐形料斗的的卸料量，從而控制冷卻器主體內部的料層厚度。
4、支撐裝置：支撐裝置為一框架結構，支撐整個豎式冷卻器，支撐裝置的底部通過地腳螺栓與地基相連。
豎式冷卻器的突出優勢1、關鍵部位均為耐熱鋼，可在高溫下正常工作，具有長的使用壽命；
2、耐火內襯結構設計新穎、密封性好，能保證物料在冷卻器內均勻冷卻；
3、有效提高入窯的二次風溫度，起到節能降耗作用；
4、產能大、效率高，可大幅縮短物料的冷卻時間，降低系統的熱耗。
