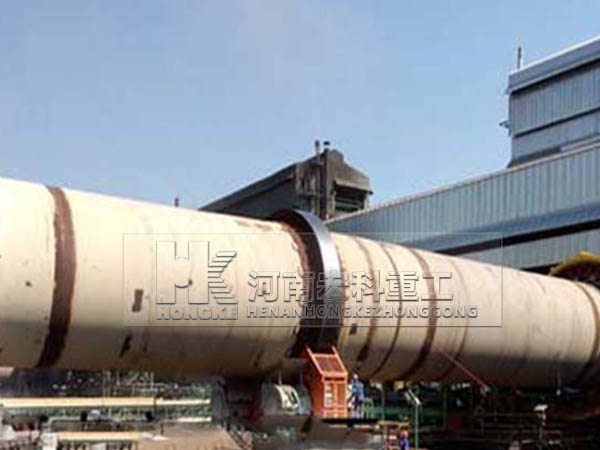

褐鐵礦回轉窯
褐鐵礦回轉窯工藝流程簡述:
一、原礦從儲庫經電子皮帶計量秤、皮帶輸送機、穩料倉、鎖風閥直接喂入回轉窯窯尾,窯尾只設穩料倉,以減少投資。
二、礦石進入回轉窯首先進行加熱,原礦在窯內和熱氣流逆向移動,在加熱區原礦被加熱到還原溫度后進入到還原區。
三、還原區火焰中心溫度控制在1000℃左右,還原區熱氣氛溫度控制700℃左右與還原煤氣反應還原成磁鐵礦。
四、之后進入冷卻帶,與進入的煤氣相遇,煤氣受到預熱,礦石被冷卻后排出窯外,經連續斗式輸送機水冷后,入儲庫待選。
褐鐵礦回轉窯特點:
褐鐵礦回轉窯主要是采用塊、粉混燒,以降低運營成本。
褐鐵礦回轉窯技術參數:
規格(米) |
Φ2.3×32 |
Φ2.4×36 |
Φ2.5×40 |
Φ2.7×42 |
Φ3×28 |
產量(噸/天) |
103 |
120 |
160 |
228 |
480 |
窯體斜度(%) |
3.5 |
3.5 |
3.5 |
3.5 |
4 |
支承數(個) |
3 |
3 |
3 |
3 |
3 |
擋輪形式 |
機械 |
機械 |
機械 |
機械 |
機械 |
窯體轉速(分) |
0.156-1.56 |
0.132-1.32 |
0.132-1.32 |
0.45-1.35 |
0.8-1.45 |
電機功率 |
30 |
37 |
37 |
40 |
75 |
減速器 |
ZS1250 |
ZS1250 |
ZS1450 |
ZS1450 |
ZS1450 |
重量 |
97.2 |
111 |
139 |
165 |
188.7 |
相關案例:
1.秦皇島鐵銷破碎輕燒-2.5x50m回轉窯;
2.內蒙4x36m鉻礦煅燒回轉窯生產線;
3.澳大利亞,直接還原鐵工廠,2.8*55米,1套;
4.伊朗, 直接還原鐵工廠,2.5*60米, 直接還原鐵工廠,1套;
